OFZAT-01铝合金一寸叶轮式电子流量传感器
产品概述
OFZAT-01 是一款专为水、柴油等液体精密计量设计的 G1"（一寸）叶轮式电子流量传感器。采用整体铸造铝合金阀体，兼顾耐压性能与轻量化设计，广泛应用于工业控制、智能家居及商用计量等领域。
流量范围 3～60 L/min，覆盖多数工业与民用场景
计量精度 ±1%，K 值 35 脉冲/升（柴油工况）
宽电压供电 DC 3.5～24V，适配多种控制系统
铝合金阀体耐压 ≤1.2MPa，长期运行稳定可靠
方波脉冲输出，占空比 50±10%，便于信号采集与处理
产品净重仅 515g，安装轻便

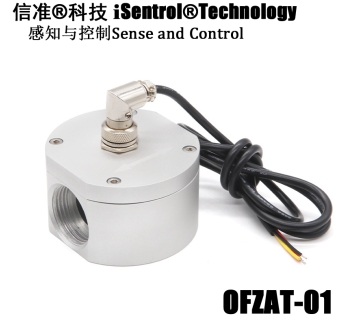

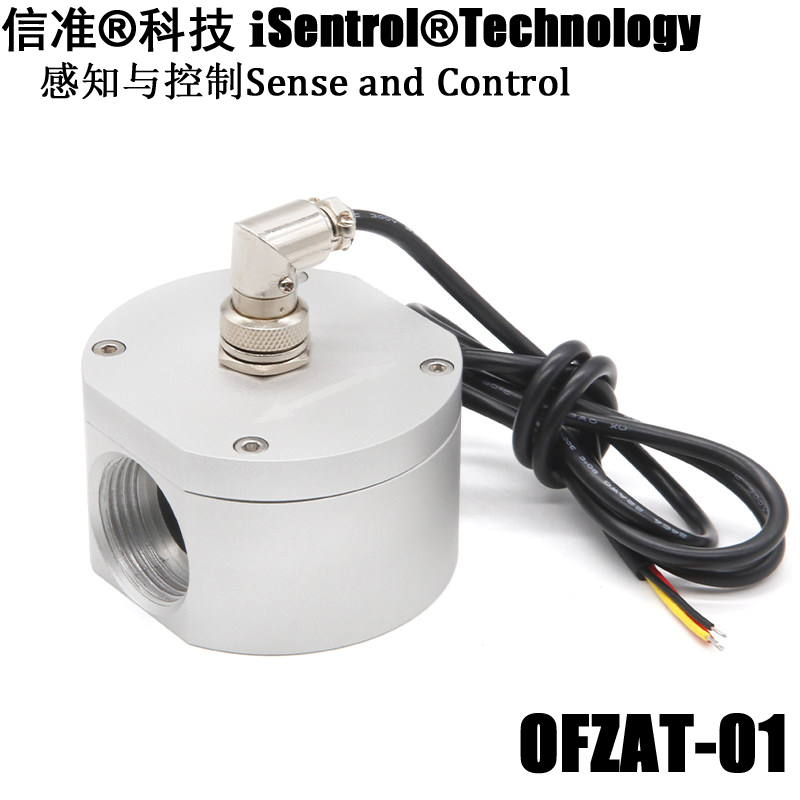

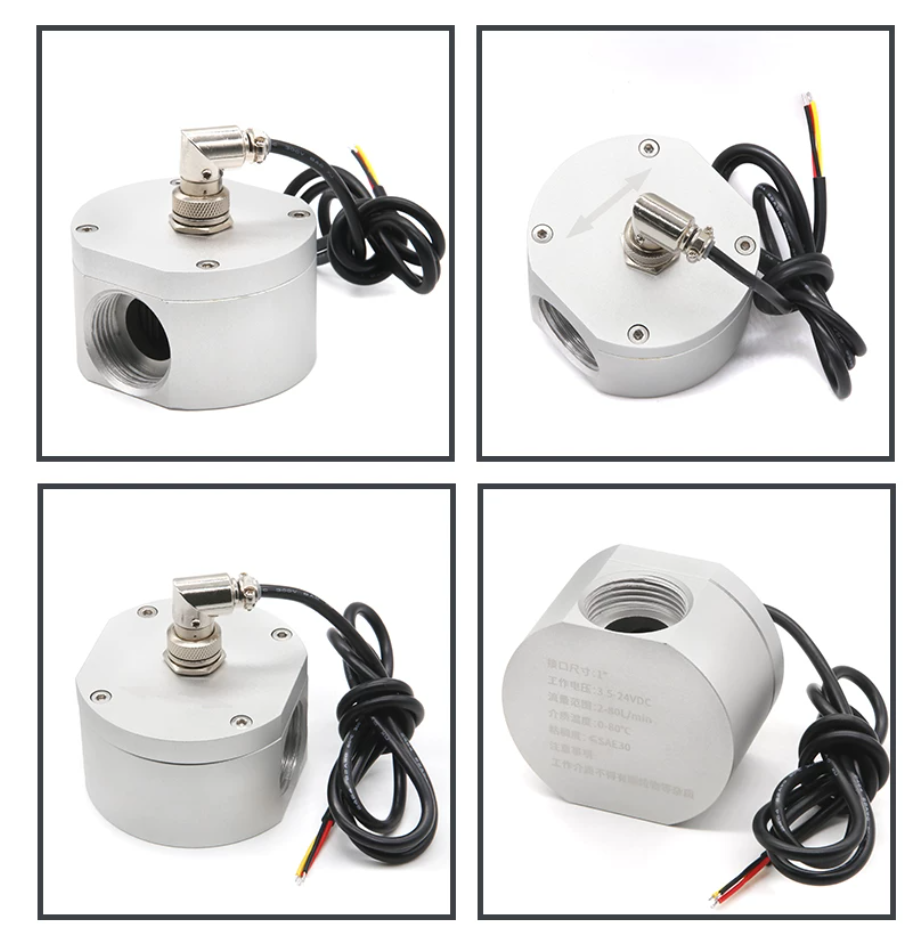

产品图片
 | |
 | |
 |

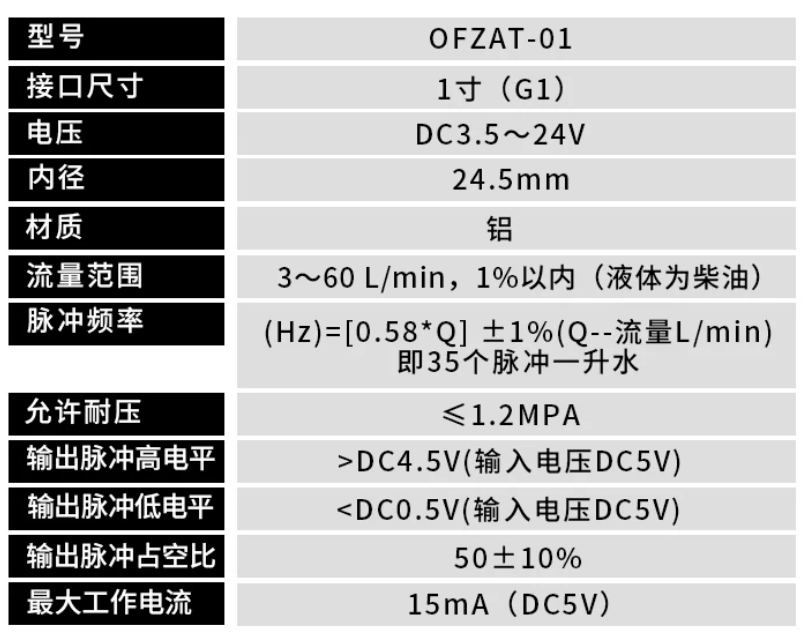

技术参数
| 产品型号 | OFZAT-01 |
|---|---|
| 接口规格 | G1"（一寸）标准螺纹接口 |
| 接口尺寸 | 内径 24.5mm |
| 壳体材料 | 铝合金 |
| 适用介质 | 水、柴油等液体 |
| 流量范围 | 3～60 L/min（重复性 1% 以内，液体为柴油） |
| 计量精度 | ±1% |
| 信号类型 | 脉冲信号（方波） |
| 占空比 | 50±10% |
| 脉冲频率 | F(Hz) = 0.58 × Q ±1%（Q 为流量，单位 L/min） 即约 35 个脉冲对应 1 升液体 |
| 允许耐压 | ≤1.2MPa |
| 工作电压范围 | DC 3.5～24V |
| 最大工作电流 | 15mA（DC 5V 时） |
| 输出脉冲高电平 | ≥ (Vcc – 0.5) V (例如供电Vcc 5V，输出高电平大于4.5V； 供电Vcc 12V，输出高电平大于11.5V； 供电Vcc 24V，输出高电平大于23.5V) |
| 输出脉冲低电平 | < 0.5 V DC |
| 产品净重 | 310g |
参数说明
1. 以上技术参数仅供选型参考，实际性能可能因工况不同略有差异。
2. 每升液体对应的脉冲次数受介质种类、粘度及管路安装方式影响。
3. 建议在实际安装环境中进行脉冲系数标定，以获得最佳计量精度。
使用贴士
确保介质中不存在快速脉动，避免叶轮异常磨损
确保管路中没有反向压力冲击
确保系统中没有空气，气泡会影响计量准确性
合理设计管路以降低压力损失
注意流量计的安装位置，建议安装在直管段后方
实际流量应处于 3～60 L/min 的线性测量范围内
应定期清洁管路系统，防止杂质堵塞叶轮
避免电流峰值对传感器造成冲击
电源正极、信号线和地线务必正确接线，接线错误将导致流量计损坏
请勿对电气触点施加机械载荷
避免电气触点受潮，确保连接处密封良好
信号电缆应远离大电流负载敷设，避免电磁干扰（EMI）
注意事项
产品入水口处必须安装过滤网，防止颗粒、杂物进入损坏叶轮。
产品应安装在设备内部或室内，切勿长时间暴露在户外、潮湿或高温等恶劣环境下；安装位置须避开震动和摇晃的环境，以免影响测量精度。
磁性材料或产生磁力的设备靠近产品时，可能影响传感器的输出特性。
请勿擅自拆开产品，拆解后可能导致密封失效或校准失效，且不在保修范围之列。
首次使用本结构型传感器替代其他型号时，请注意接口尺寸和信号参数的兼容性。
严禁使用高速气流吹入产品，否则会导致内部叶轮损伤卡死，造成流量特性不准或无输出。
为持续改进产品品质，我司保留产品迭代更新的权利。
应用范围
家用与商用热水设备：燃气热水器、电热水器、即热式热水器、壁挂炉、太阳能热水器、热泵热水工程
智能家居与卫浴：洗衣机、洗碗机、智能卫浴设备
饮水与净水设备：净水器、饮水机、开水器、售水机、自助贩卖机
水表与计量系统：IC卡水表、智能水表、热水表、水控一体机、控水机
智慧校园与公共管理：一卡通管理系统、校园卡售水系统、浴室控水系统
工业与暖通系统：工业冷却系统、循环水系统、锅炉系统、中央空调、制冷设备
水处理与农业：水处理设备、配水配药设备、农业灌溉系统
专业设备与仪器：化工计量设备、制药设备、食品饮料加工设备、医疗设备、洗车设备、泳池循环系统、智能机械设备、仪器仪表
